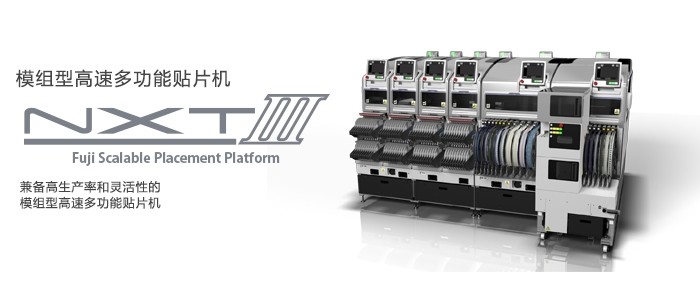

Mounter mounter nxt-m6iii Фудзи NXT Фудзи модульное высокоскоростное многофункциональное:
NXT - машины Фудзи SMT модуля M6IIIc характеристики продукта машины размещения высокоскоростной многофункциональные:
1, снабжает урожайность индустрии самую высокую в единственную поверхность
NXT IIIc достигло 1 модуля занимает зону только 0,46 m2 весьма компактный.
Все приняли их сигнал от концепции NXT III, поднятой около 34% из зоны урожайности, зона индустрии самая высокая урожайность осуществлена. (CPH 81300/m2)
* в августе 2015, исследование компании.
2, не могут остановить машину добавили компоненты.
NXT II и NXT IIIc, фидер в продукции могут быть нагружающ и разгружающ, и не могут остановить компоненты машины.
Для компонентов сырья, смогите также быть добавлено в продукции компонентов.
Подготовленный и смогите соответствовать материальный шить богатый в разнообразие инструментах.
|
Размер монтажной платы объекта (LxW):
48 mm x 48 mm | 534 mm x 290 mm (двойник регулируя спецификации следа)
48 mm x 48 mm | 534 mm x 380 mm (одиночные регулируя спецификации следа)
* двойной регулируя максимум следа 170 mm (w), в одиночный рельс крана регулируя больше чем 170 mm.
|
Компоненты с отсчетом: Вид MAX45 (преобразование прокладки 8 mm)
Продолжительность загрузки монтажной платы:
Двойная регулируя орбита: SEC o когда работа в непрерывном режиме, одиночная орбита ручки: 3,4 SEC (M6 IIIc регулируя) между каждым модулем,
Ширина модуля: 645 mm
Размер машины: L: 1295 mm x 2 (M3 x 4, III) M6 III/645 mm (M3 x 2, III M6 III) w: mmH 1900,2: 1476 mm
|
|
Точность точности положения SMT/coating (отметка уровня пункта анкера отметки уровня): * точность SMT в компании под условием результатов определения.
H24G: +/- 0,025 mm (стандартное) режима/+/- 0,038 (режим) (сигма 3) приоритета продукции mm ≧ 1,00 CPK
V12 / H12HS: +/- 0,038 (сигма 3) mm ≧ 1,00 CPK
H08M H04S/H04SF: +/- 0,040 (сигма 3) mm ≧ 1,00 CPK
H08 / H04/: +/- 0,050 (сигма 3) mm ≧ 1,00 CPK
|
Емкость: * значения емкости в компании под условием результатов определения.
H24G: 37500 () режима приоритета продукции/35000 (стандартный режим) CPH
V12: 26000 CPH
H12HS: 24500 CPH
H08M: 13000 CPH
H08: 11500 CPH
H04: 6500 CPH
H04S: 9500 CPH
H04SF: 10500 CPH
H02: 5500 CPH
H02F: 6700 CPH
H01-2: 4200 CPH
G04: 7500 CPH
G04F: 7500 CPH
: 3000 CPH
GL: 16363 DPH (0,22 SEC/dot)
|
|
Как морские компоненты:
H24G: 0201-5 mm x 5 mm высоты: 2,0 mm
V12 / H12HS: 0402 | 7,5 mm x 7,5 mm высоты: 3,0 mm
H08M: 0603-45 mm x 45 mm высоты: 13,0 mm
H08: 0402 | 12 mm x 12 mm высоты: 6,5 mm
H04: 1608 | 38 mm x 38 mm высоты: 9,5 mm
H04S/H04SF: 1608 | 38 mm x 38 mm высоты: 6,5 mm
H02 / H02F/h01-2/0 f: 1608 | 74 mm x 74 mm (32 mm x 180 mm) высоты: 25,4 mm
G04 / G04F: 0402 | 15 mm 15 mm высоты: 6,5 mm
|
Умный фидер: соответствующ 4 8 12 16 24 ・ 32 ・ ・ ・ ・ 44 56 72 ширины ・ ・ ・ ・ 88 ・ прокладки 104 mm
Трубки фидера: ≦ элемента 4 ≦ 15 mm широкое (≦ трубки ≦ 6 18 mm широкое), 32 элемент ≦ ≦ 15 mm широких (≦ питательной трубки 18 ≦ 36 mm широкое)
Блок подноса: соответствуя размер плиты материалов блок 135,9 x 322,6 mm (спецификаций JEDEC) (плита материалов - m), 276 x 330 mm (блок подноса - LT), 143 x 330 mm (блок подноса - LTC)
Варианты:
Фидер диска, PCU IIc (кронштейн для замены блоков), машина питания размещения кронштейна стойки PSU IIc (материал), блок замены MCU IIc (модуль), вживление MCU IIc (модуль), вживление компьютера управления, переходник ФУДЗИ CAMX, Fujitrax
|
