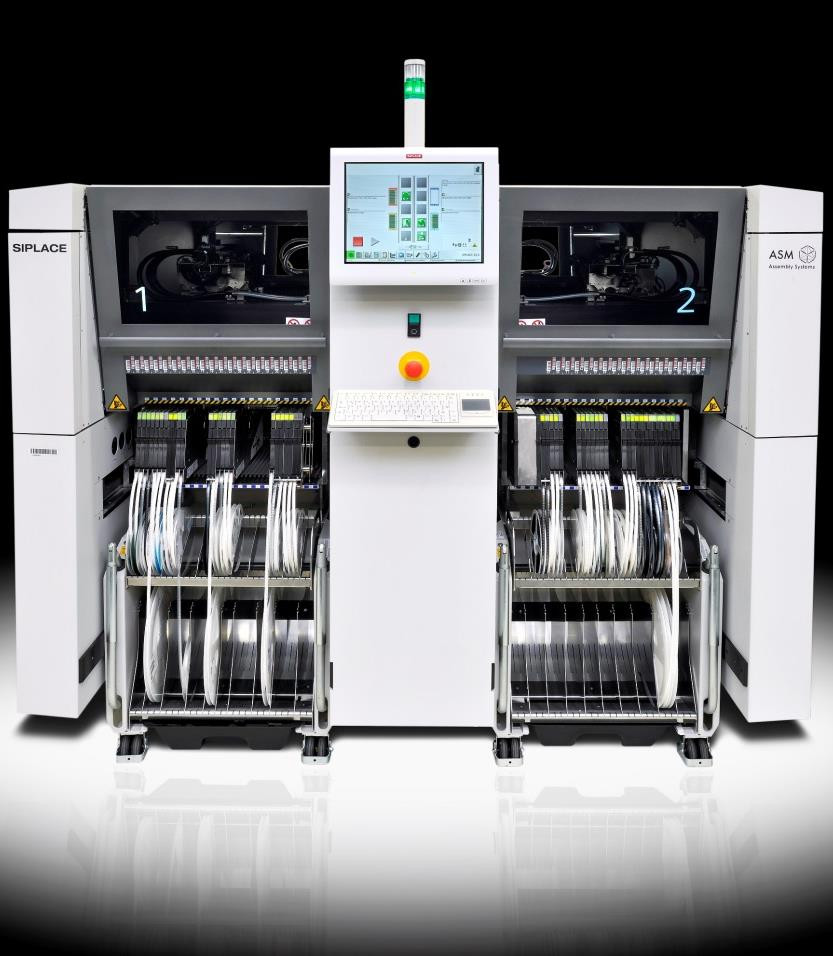

Верхняя часть машины размещения высокой точности siplace X4iS машины X4i s размещения Сименс линии производственной линии SMT
Преимущество SMT:
Поверхностная технология держателя, SMT и свои связанные поверхностные приборы держателя, скорость SMDs значительно вверх по собранию PCB как компоненты просто устанавливают на доске.
Посмотрите внутри любой части коммерчески изготовленной радиотехнической аппаратуры в эти дни и она заполнено с мельчайшими приборами. Вместо того чтобы используя традиционные компоненты с руководствами провода как те которые могут быть использованы для домашних конструкции и наборов, эти компоненты установлены на поверхность доск и много мельчайшие в размере.
1. Хорошее механическое представление под условиями удара и вибрации. (Отчасти должный для того чтобы понизить массовое, и отчасти должное к меньше cantilevering.)
2. Более низкие сопротивление и индуктивность на соединении; следовательно, меньше излишних влияния сигнала RF и лучшего и более прогнозированного высокочастотного представления.
3. Лучшее представление EMC (более низкие излучаемые излучения) должное к более небольшой зоне петли радиации (из-за более небольшого пакета) и меньшей индуктивности руководства.
4. Меньше отверстий нужно быть просверленным. (Сверля PCBs отнимает много времени и дорогой.)
5. Разумные начальные затраты и время создания для массового производства, используя автоматизированные оборудования.
Характеристики продукта машины SIPLACE X4i s размещения Сименс:
SIPLACEX: верхняя производственная линия SMT
Много изготовителей электроники говорят: независимо от того, где серия SIPLACEX номинальной стоимости может достигнуть максимальную скорость и абсолютное необходимое
Точность (применимая к мобильным телефонам, ПК планшета, ноутбукам, держателю СИД, etc.).
Обеспечьте клиентов с максимальной скоростью, самого низкого DPM, стабильности 0201 (метрическая система) для регуляции способности, никакая линия не настроила преобразование и быстрый импорт нового продукта, и другие функции.
Функция серии SIPLACEX консольная модульная, может обеспечить 2, 3 или 4 консольные.
Трудно поверить? Мы смотрим вперед к получать ваше письмо - оборудование сравнивает с другими изготовителями.
Поймите серию SIPLACEX как оптимизировать особенный производственный процесс, как быстро закомпенсировать их вклад, и его имеет другое конкурентное преимущество.
Параметры машины машины SIPLACE X4i s размещения Сименс:
Количество консольного: 4
Скорость IPC: 125000 CPH
Отметка уровня SIPLACE: 150000 CPH
Теория скорости: 200000 CPH
Размер машины: 1,9 m x2.3
Особенности держателя главные: SpeedStar
Ряд компонентов: 0201 (метрическая система) - 6 x6mm
Точность размещения: + сигма m/3 36 mu
Угловая точность: плюс или минус 0, сигма 5 °/3 |
Самая большая компонентная высота: 4 mm
Держатель: 1, 3, 4, 5 Ньютон
Тип конвейерной ленты: монорельс, двухпутевое гибкое
Картина конвейерной ленты: асинхронная, одновременная, независимая модель SMT
Формат PCB: x510mmmax x50mm 50-610
Толщина PCB: 0, 3, 4, 5 mm (другой размер можно подгонять согласно требованиям)
Вес PCB: самые большие 3 kg |
|
Компоненты и питание
Емкость фидера: модуль фидера 148 8 MMX
Тип модуля фидера:
Тележки компонентов SIPLACE, матрица фидера SIPLACE подноса (MTC) 4, устраиваются удобно поднос плиты (WPC5/WPC6) 4, JTF - S/JTF - MSIPLACE, x фидер,
Плита подноса, питательная трубка вибрации, фидер вибрации, изготовленный на заказ модуль фидера OEM
Скомплектуйте вверх тариф: 99 или более высокие %
Тариф DPM: 3 или меньше DPM
|
Уровень освещения: уровень освещения 6 градусов
ASM в порекомендованном периоде ряда и интервала для профессионального обслуживания, обеспечивает оборудование SIPLACE во всем жизненном цикле для того чтобы обеспечить представление и точность.
Наши разнообразные контракты обслуживания для того чтобы сделать работу легкий.
Один вопрос только для оборудования
2 обеспечивают максимум 30 n используя давление держателя агрегатной головки SIPLACE
3 удлиняют вход и выход ведущего бруса могут сделать плитой 850 mm длиной
4 единственных SIPLACEX2S X3S и X4S имеют -- SIPLACEX4iS не применяются
5 не могут слить в такой же зоне SMT
6 согласно критери по оценки
|
